Когда каток начинает «гулять»: как поймать просадку подушек вальца до капиталки

Опубликовано: 16.07.2026

Опытный машинист дорожного катка чувствует машину кожей. Стоит вибрации изменить характер — и он уже настороже. Новички же часто списывают тряску на неровности основания, жесткость резины или особенности грунта. А между тем неравномерная вибрация, странная полоса на укатанном полотне и повышенный износ протектора — это классические симптомы просадки подушек вальца. Проблема коварная: если её пропустить, ремонт влетит в копейку.

Что происходит с подушкой при просадке

Подушка вальца — это резинометаллический узел, который гасит вибрацию от барабана и передаёт усилие на раму. В идеале нагрузка распределяется равномерно по всей площади резинового массива. Со временем резина теряет упругость, сдвигается относительно металлических плит, появляются локальные пустоты. Подушка перестаёт быть ровной — одна сторона проседает сильнее.

Результат: вальц работает как кривое колесо. Вместо равномерного прижима к поверхности барабан перекашивается, ударяет по основанию одной кромкой, а другая сторона вообще не достаёт до грунта.

Следы резины на полотне — первый визуальный маркер

Самый очевидный признак — полоса неравномерной уплотнения после прохода катка. Но есть и более тонкий сигнал: следы резины протектора.

Когда подушка просела, вальц давит на асфальт или грунт с разным усилием по ширине барабана. Там, где давление выше, резина протектора сильнее прижимается и буквально «печатается» на поверхности. Получается прерывистая или односторонняя полоса отпечатков, которая не исчезает после нескольких проходов.

В норме протектор оставляет едва заметный след, который тут же замыкается следующим проходом. Если видите чёткий рисунок резины — это не просто эстетический дефект. Это прямое указание на перекос вальца.

Вибрация как диагностический инструмент

Перед заказом стоит открыть раздел собственного производства и спокойно сравнить название, номер, назначение и посадочные параметры со старой деталью или каталогом техники.

• Асимметрия тряски. Если стоя на площадке машиниста, чувствуете, что удар приходится больше на одну сторону — это тревожный звонок. Здоровый каток вибрирует «по центру», без смещения.
• Изменение частоты при разгоне. Просевшая подушка даёт провал в вибрации на определённых оборотах. Машина как бы «хлопает» вместо ровного гула.
• Вибрация на холостом ходу. Если каток трясёт даже с выключенным вибратором при движении по ровной площадке — подушки потеряли демпфирующие свойства.
• Удары в раму. Ощутимые толчки, передающиеся на рычаги и сиденье — признак того, что резиновый массив пробит и металл бьётся о металл.

Как проверить самостоятельно без стендового оборудования

Не всегда есть возможность загнать каток на диагностику. Есть простой набор действий, который помогает поставить предварительный диагноз в полевых условиях.

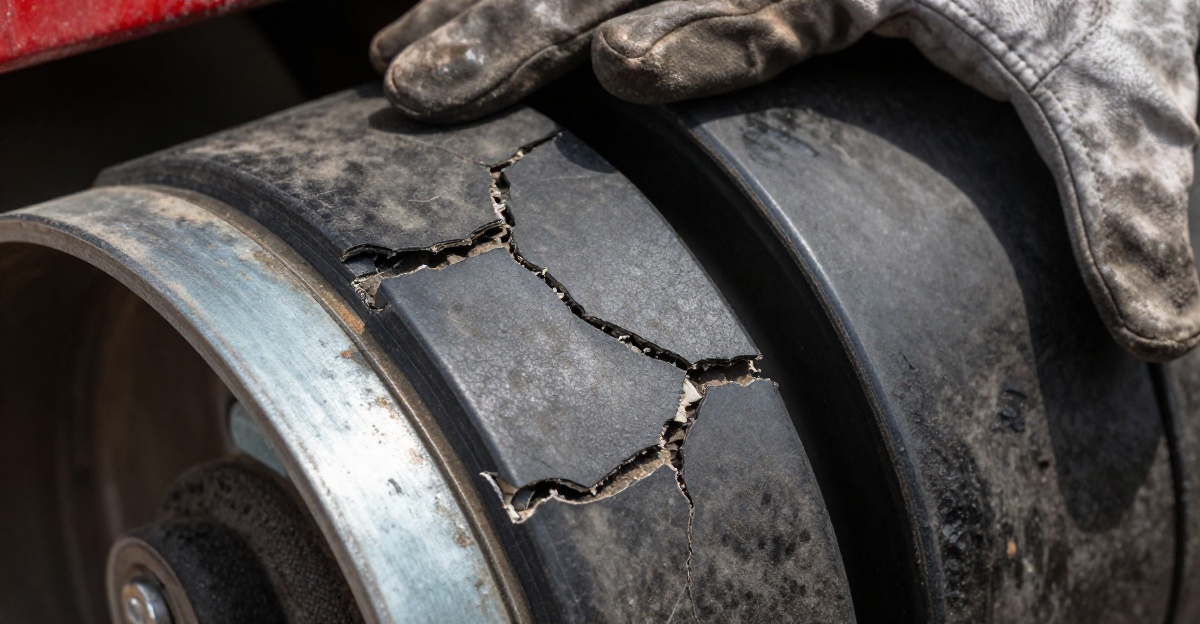

Первое — визуальный осмотр зазора между вальцом и рамой. Поднимите каток на домкраты или используйте опорную стойку. Осмотрите подушку со всех сторон. Ищите трещины, расслоения резины, участки где резина отошла от металлической пластины. Даже небольшая отслоина в 2–3 сантиметра — это уже начало конца.

Второе — замер зазоров по периметру. Берёте щуп или просто линейку и проверяете расстояние от вальца до рамы в нескольких точках. Разница более 2–3 миллиметров между сторонами говорит о перекосе.

Третье — проверка на прослабление болтовых соединений. Иногда кажется, что просела подушка, а на деле разбило посадочное место или вытянуло крепёж. Это дешевле и проще в ремонте.

Риски, если закрыть глаза на проблему

Просадка подушки — это не та поломка, которая ждёт удобного момента. Последствия каскадные.

Неравномерное уплотнение — это брак работы. Заказчик увидит волны и полосы на покрытии, и приёмка сорвётся. Штрафы и переделка — минимум.

Перекошенный вальц создаёт неравномерную нагрузку на подшипники. Они выходят из строя в два-три раза быстрее нормы. А замена подшипникового узла — это уже серьёзные деньги и простой техники.

Удары по раме постепенно деформируют её. Микротрещины в сварных швах — вещь коварная: заметите, когда трещина пойдёт сквозь.

Наконец, вибрация бьёт по гидравлике. Слабые места — уплотнения цилиндров и фитинги. Течь гидравлики на горячем асфальте — сценарий, который лучше не переживать.

Что делать: варианты решения и их сравнение

Когда диагноз подтверждён, встаёт вопрос выбора. Вариантов немного, но каждый тянет свои последствия.

Восстановление старых подушек

Некоторые хозяйства практикуют вулканизацию — наваривание резины на изношенную подушку. Дёшево, но результат непредсказуемый. Вулканизированный слой не имеет той же структуры, что заводская резина. Он может оторваться через месяц интенсивной работы. Подходит только как временная мера, когда каток нужно вытащить из простоя прямо сейчас.

Б/у подушки с разборки

Рынок предлагает демонтажные узлы. Цена привлекательная, но риски огромные. Невозможно оценить внутреннее состояние резины без разрезания. Покупаете «кота в мешке» — может ходить сезон, может отвалиться через неделю. Имеет смысл только если есть возможность лично осмотреть узел и есть гарантия возврата.

Новые оригинальные подушки

Надёжный вариант с предсказуемым ресурсом. Минус — цена и сроки поставки. Для импортных катков ожидание может растянуться на месяцы, а простой техники съест всю выгоду от качества детали.

Качественные аналоги собственного производства

Сюда относятся подушки, которые изготавливаются российскими заводами по образцам оригиналов. При грамотном подборе резиновой смеси и соблюдении геометрии такие узлы работают не хуже заводских. Главное — смотреть на гарантию и отзывы, а не только на ценник. Хорошая замена даёт экономию 30–50% при сопоставимом ресурсе.

Критерии выбора замены

Независимо от того, какой вариант кажется приемлемым, есть базовые чек-лист-пункты.

• Твёрдость резины по Шору — должна соответствовать оригиналу. Слишком мягкая подушка быстро промнётся, слишком жёсткая — передаст вибрацию на раму.
• Геометрия металлических плит — отклонение более 0,5 мм приведёт к неравномерной посадке и быстрому разрушению.
• Адгезия резины к металлу — критический параметр. Если слой оторвётся в процессе работы, последствия будут серьёзнее, чем от старой подушки.
• Наличие сертификатов и гарантийных обязательств — даже для неоригинальных деталей.

Когда менять: одна подушка или обе

Частый вопрос — менять только просевшую сторону или сразу пару. Если одна подушка вышла из строя, вторая, скорее всего, близка к этому. Разница в высоте между новой и старой подушкой даст перекос, который проявит себя сразу после установки. Практика показывает: менять нужно парой. Экономия на одной подушке обернётся повторным демонтажом и потерей времени.

Регламент как профилактика

Подушки вальца — расходный материал с ресурсом 1500–3000 моточасов в зависимости от условий. Тяжёлые грунты, работа на уклонах, перегрузка катка — всё это сокращает срок службы. Ведите учёт наработки и осматривайте узлы при каждом ТО. Замена по регламенту всегда дешевле замены по факту поломки.

Диагностика по вибрации и следам резины не требует сложного оборудования — только внимание и опыт. Заметили асимметрию, почувствовали удары, увидели полосы на полотне — не откладывайте проверку. Каждая смена работы с просевшей подушкой — это шаг к ремонту, который обойдётся в десятки раз дороже самой детали.
