Подбор муфты CentaFlex по стандарту SAE

Опубликовано: 14.08.2026

Фланцевый размер SAE помогает сузить выбор эластичной муфты, но сам по себе не гарантирует совместимость. В соединении двигателя с гидронасосом одновременно важны исполнение маховика или приводного фланца, присоединение насоса, допустимый крутящий момент, монтажная длина и конкретная серия муфты.

После идентификации этих параметров подходящие исполнения удобно сверить через каталог VMIG76, а окончательный выбор делать по технической документации муфты и фактическим размерам узла.

Что даёт обозначение SAE

Стандартизованное присоединение упрощает сопоставление двигателя и ведомого агрегата, однако в реальной сборке остаются дополнительные параметры. У разных муфт с подходящим фланцем могут отличаться ступица, эластичный элемент, длина, схема крепления и расчётная нагрузочная способность.

Поэтому фраза «у нас SAE такого-то размера» — хорошее начало заявки, но не её завершение.

Какие данные снять с существующего узла

• полную маркировку старой муфты и её компонентов;

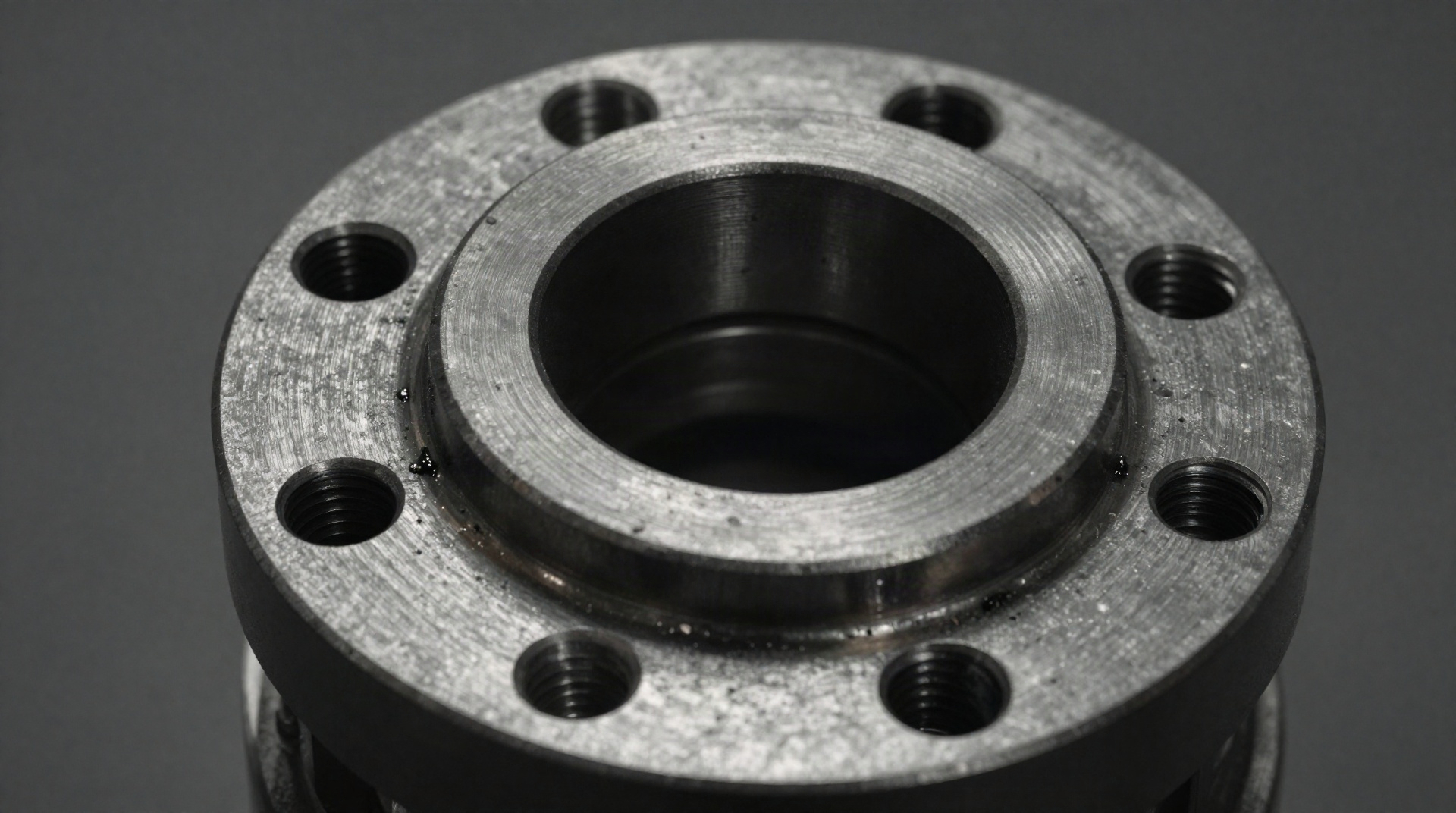

• тип и размеры присоединения со стороны двигателя;
• геометрию ступицы или соединения с валом насоса;
• диаметр и профиль вала, шпонку или шлицы, если они есть;
• монтажную длину и свободное пространство вокруг муфты;
• фотографии сопряжённых фланцев и крепежа.

Нагрузка: одной мощности двигателя мало

Для проверки муфты нужны данные о рабочем режиме и требования производителя привода. Нагрузку определяет не только номинальная мощность, но и частота вращения, характер крутящего момента, запуск и динамика гидросистемы. Коэффициенты режима нельзя назначать одним правилом для любой машины — их берут из методики производителя выбранной муфты.

Проверяйте монтажное пространство

Даже механически совместимый фланец может оказаться неудобным по осевой длине или наружному диаметру. Перед заказом полезно иметь схему зазоров до рамы, кожуха и соседних трубопроводов. Если старая муфта разрушена, её остатки всё равно помогают восстановить исходное положение ступиц.

Состояние сопряжённых деталей

Новая эластичная вставка не исправит изношенную посадку, перекос двигателя и насоса или повреждённый фланец. Перед сборкой проверяют поверхности, крепёж и центровку в объёме, предусмотренном сервисной процедурой машины.

Если прежняя муфта разрушилась необычно быстро, важно найти причину. Замена на такую же без проверки перекоса и нагрузки может привести к повторному отказу.

Почему опасно подбирать по фотографии

Эластичные муфты разных серий иногда похожи внешне. Ошибка может скрываться в материале элемента, ступице, диаметре посадки или допустимой нагрузке. Фотография полезна для идентификации, но не заменяет маркировку и размеры.

Что запросить у поставщика

Для выбранной позиции желательно получить чертёж, точное обозначение, перечень присоединительных размеров и основные ограничения по применению. Если предлагается аналог другой серии, поставщик должен объяснить, по каким параметрам подтверждается взаимозаменяемость.

Приёмка и монтаж

1. Сверьте маркировку полученной детали с заказом.
2. Сравните размеры со старой муфтой и сопряжёнными элементами до монтажа.
3. Проверьте состояние валов, фланцев и крепежа.
4. Собирайте узел по требованиям производителя муфты и машины.
5. После запуска контролируйте необычный шум, вибрацию и положение муфты, не снимая защитные ограждения на работающем приводе.

Почему маркировку нужно сохранять целиком

На муфте могут быть отдельные обозначения эластичного элемента и ступицы. Запись только одного номера иногда приводит к заказу неполной или другой сборки. Перед утилизацией старой детали сфотографируйте все надписи и взаимное положение компонентов.

Положение валов важнее удобства монтажа

Муфта не должна использоваться для компенсации грубой несоосности, которая возникла из-за повреждённых опор или неправильной установки агрегата. Допустимые смещения задаёт производитель конкретной серии. Если старый эластичный элемент разрушен с одной стороны, это повод проверить взаимное положение двигателя и насоса.

Что означает «аналог» в заявке

Аналог должен совпадать по присоединениям и одновременно соответствовать рабочей нагрузке и условиям применения. Список одинаковых отверстий — только часть проверки. Попросите поставщика указать точное обозначение предлагаемой серии и документ, по которому подтверждается её применяемость.

Замена только эластичного элемента

Если металлические части муфты остаются на машине, нужно убедиться, что они не имеют выработки и действительно относятся к той же системе. Новый эластичный элемент, установленный в повреждённые ступицы, может быстро разрушиться. При сомнении полезнее сравнить комплект в сборе.

Подготовка перед первым запуском

После монтажа проверьте, что защитное ограждение установлено, крепёж затянут по требуемой технологии, а рядом с вращающейся муфтой не осталось инструмента или временных фиксаторов. Первичный контроль выполняют без доступа к вращающимся частям.

Как читать чертёж муфты

На чертеже ищут не только наружный диаметр. Отмечают базовые поверхности, осевую длину, расположение отверстий и положение ступицы относительно фланца. Если размеры даны от разных баз, их нельзя складывать как обычную общую длину без понимания конструкции.

Условия окружающей среды

Температура, масло и другие рабочие жидкости могут влиять на эластомер. Совместимость материала проверяют по данным производителя выбранной муфты. Универсальный совет «любая резина подходит» здесь так же ненадёжен, как выбор по одному диаметру.

Крепёж как часть системы

Болты и элементы фиксации должны соответствовать указанной конструкции. Если старый крепёж имеет повреждённую резьбу или следы вытяжки, его нельзя автоматически возвращать в ответственный вращающийся узел. Требования к повторному использованию берут из документации.

Что делать при отсутствии старой муфты

Тогда данные собирают по обеим сопрягаемым машинам: двигателю, маховику, насосу и доступным чертежам. Это медленнее, но надёжнее, чем выбирать по названию экскаватора или смесителя без информации о приводе.

Сверяйте комплект как сборочную единицу

У поставщика полезно запросить изображение муфты в сборе и перечень входящих элементов. Если новая серия поставляется с другой ступицей или крепежом, это должно быть видно до демонтажа старой. В противном случае монтаж может остановиться из-за одной детали, которую никто не включил в заказ.

Что сохранить после успешного подбора

В карточку машины заносят точное обозначение муфты, исполнение ступицы, фотографии и дату замены. При следующем ремонте не придётся заново определять стандарт SAE и размеры, если привод с тех пор не менялся.

Если поставщик не может подтвердить нагрузочную способность или конкретное исполнение, совпадения по SAE и внешней геометрии недостаточно для ответственного заказа.

Совместимость CentaFlex без догадок

SAE — один из ключей к подбору CentaFlex, но надёжная совместимость подтверждается только совокупностью параметров. Полная маркировка, геометрия, нагрузка и фактическая компоновка защищают от ситуации, когда муфта подходит по отверстиям, но не подходит системе как рабочий элемент.
