Як вибрати радіатор опалення?

1. алюмінієві радіатори
2. сталеві радіатори
3. біметалічні радіатори
4. чавунні радіатори
5. мідні радіатори
6. Розрахунок кількості секцій радіатора і загальної кількості радіаторів
7. Який радіатор опалення краще?

Радіатор - це опалювальний пристрій з цільним або секційним корпусом, всередині якого присутні канали, призначені для циркуляції теплоносія. Дані вироби є одними з найважливіших елементів будь-якої класичної системи обігріву, в якій переносником виробляється котлом тепла виступає вода. Саме вона надходить в радіатори, нагріваючи їх зсередини, завдяки чому зовнішні поверхні таких приладів нагрівають повітря в приміщеннях, формуючи оптимальний мікроклімат усередині будівель. Незважаючи на те, що подібна схема теплопостачання, як і самі радіатори, була винайдена понад століття тому, її актуальність і затребуваність значно не зменшилися до цього дня. Чи не втрачають популярності і радіатори опалення, також відомі як опалювальні батареї, присутні майже в кожному будинку або квартирі в нашій країні. А, значить, вони заслуговують на те, щоб детально розглянути їх принципові відмінності і найважливіші характеристики, що й буде зроблено в даному матеріалі.

Абсолютній більшості людей, так чи інакше, доводилося в житті стикатися з питанням - який радіатор краще? Він неминуче виникає, як у випадку придбання або будівництва нового житла, так і в разі реконструкції існуючої системи опалення, нагрівальні елементи якої виробили свій ресурс. Знайти правильну відповідь на це питання дійсно важливо тому, що від радіаторів безпосередньо залежить комфорт постійного або навіть тимчасового перебування людей в будь-якій будівлі, а також ефективність мережі обігріву в цілому. Тим більше, що в нашому кліматі, в якому холодні сезони тривають майже півроку, без неї обійтися просто неможливо. Тому далі ми розглянемо процес вибору батарей опалення, що складається з двох етапів - підбору радіатора, а також розрахунку кількості секцій, від яких залежить його теплова потужність. Ну а починати ознайомлення з подібними приладами варто з вивчення класифікації, що враховує їх конструктивні особливості та матеріали, з яких їх виробляють. Це важливо, оскільки від матеріалу радіатора також залежить його тепловіддача і довговічність.

Всі сучасні опалювальні батареї поділяються на такі види, в залежності від матеріалів, з яких вони виготовлені:

• Алюмінієві радіатори;
• Сталеві радіатори;
• Біметалічні радіатори;
• Чавунні радіатори;
• Мідні радіатори.

Також кожен побутової радіатор відноситься до однієї з трьох модифікацій, виходячи з їх власних конструктивних особливостей:

• Секційні радіатори - складаються з окремих елементів-секцій, що з'єднуються за допомогою герметичних прокладок і різьбових ніпелів. Така компоновка дозволяє збирати батареї практично будь-якої довжини, що мають різні показники теплової потужності. Тому їх легко, не тільки створювати під приміщення певних розмірів, а й модернізувати - додаючи або знімаючи певну кількість секцій. При цьому деякі секційні радіатори збираються шляхом зварювання окремих елементів, і є нерозбірними, зате більш міцними. Велика частина секційних батарей відноситься до умовної середньої цінової категорії;
• Панельні радіатори - це суцільнометалеві і прямокутні нагрівачі, що складаються мінімум з двох сталевих листів. У кожному з них проштамповувати канали для руху теплоносія, а з'єднуються вони за допомогою суцільної зварювання. Панельні батареї виробляються з широкою гамою типорозмірів, а точніше - з різною висотою і шириною, від яких залежить їх теплова потужність. Дані радіатори відносяться до бюджетної групі і не піддаються модернізації, тому міняти їх можна тільки цілком;
• Трубчасті радіатори - виробляються з горизонтальних сталевих труб, які зварюються в єдину нерозбірну конструкцію. Такі труби з'єднуються разом за допомогою верхніх і нижніх колекторів, що дозволяють створювати ефективні схеми циркуляції нагрітої рідини. При цьому значення їх тепловіддачі залежать від загальних габаритів конкретного виробу, кількості трубок в одному ряду, а також їх типорозміру. У більшості випадків, трубчасті батареї відрізняють - вишуканий дизайн і досить висока вартість. Відповідно, їх прийнято відносити до умовної категорії елітних обігрівачів.

Далі ми розглянемо кожен з перерахованих видів радіаторів окремо, щоб визначити плюси і мінуси виробів з різних матеріалів і з різними компонуваннями.

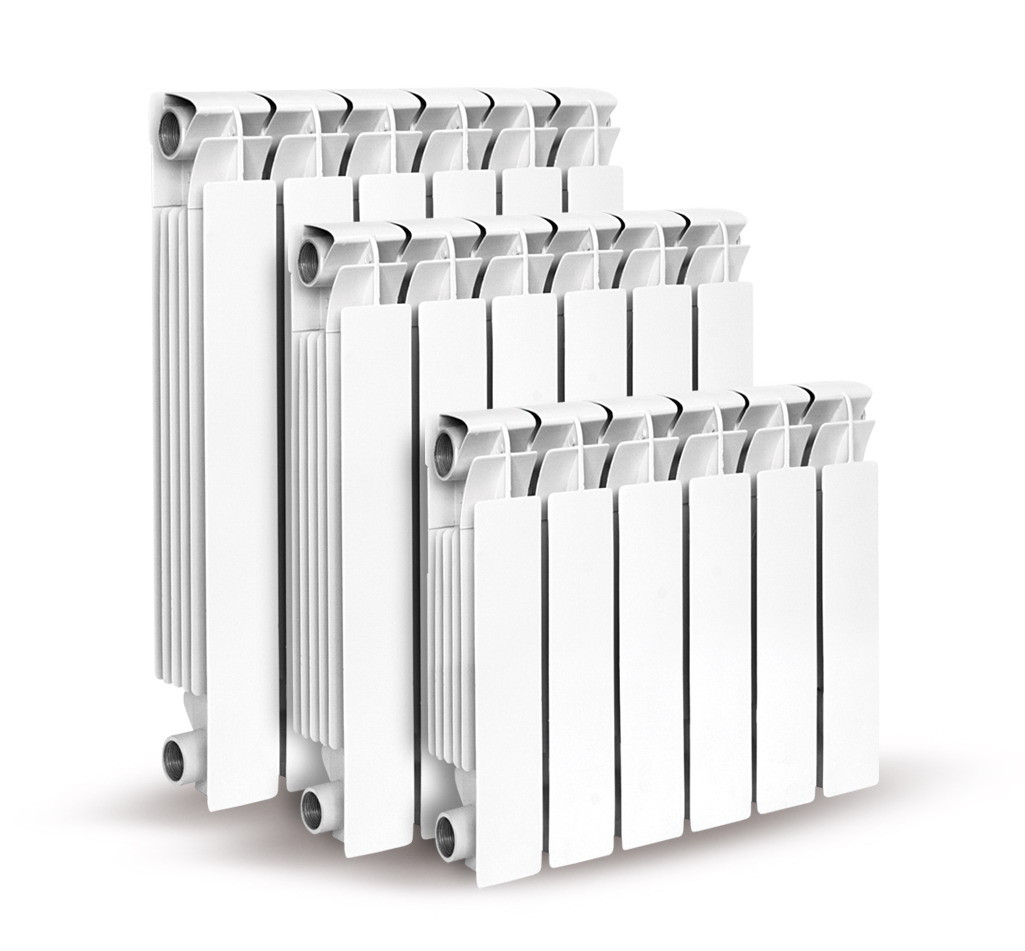

1. алюмінієві радіатори

Є найпопулярнішими на ринку нагрівальними приладами для рідкого теплоносія на даний момент. Безсумнівна лідерство вони заслужили завдяки цілому набору достоїнств, серед яких - легкість, міцність і естетичний зовнішній вигляд. Також не можна не відзначити високу ефективність батарей з алюмінію, яка досягається за рахунок віддачі 50% тепла за рахунок випромінювання, і ще 50% - за рахунок конвенції. При цьому, для швидкого прогрівання приміщень їм не потрібно великої кількості теплоносія. У свою чергу, майже повна відсутність інерційності дає можливість застосовувати їх в поєднанні з регуляторами температури. Що стосується сумісності з різними системами опалення, то алюмінієві батареї є універсальними, і можуть ефективно працювати, як в складі автономних, так і централізованих систем обігріву.

У більшості випадків, алюмінієві радіатори виробляються секційними, що дозволяє легко збирати вироби з необхідною тепловою потужністю. Хоча іноді на ринку можна зустріти і суцільнолиті нагрівальні прилади такого типу. Секційні радіатори з алюмінію складаються з однакових елементів, кожен з яких називається секцією, і виготовляється з цього металу, що заливається в форму під високим тиском. Воєдино всі вони з'єднуються з використанням різьбовій арматури і герметизуючих прокладок, що дозволяють легко міняти теплову потужність нагрівача шляхом додавання або зняття секцій. У свою чергу, литі радіатори з алюмінію - це цілісні конструкції з екструзірованних і зварених разом профілів. Їх головна перевага - довговічність, що забезпечується стійкістю до гідроударів і зовнішнім впливам. Однак, змінити теплову потужність такої батареї неможливо.

Підводячи підсумок всьому написаному вище, можна сформулювати наступний перелік переваг алюмінієвих батарей:

• Підвищена тепловіддача;
• Відмінне співвідношення вартості і якості;
• Невелика вага кожної секції і радіатора в цілому;
• Значна площа прохідного перетину межколлекторних трубок;
• Непогані показники робочого тиску - в середньому, від 10 і до 16 атм при опрессовке;
• Великий вибір різних висот секцій;
• Естетичний дизайн;
• Продумані форми ребер, що підвищують ефективність конвекційних потоків;
• Відмінна провідність тепла алюмінієм, завдяки якій воно швидко відбирається від теплоносія і передається в приміщення;
• Різьбове з'єднання секцій, що дає можливість збирати радіатори з потрібною довжиною і потужністю.

На жаль, недоліки у алюмінієвих батарей теж є, а їх перелік виглядає так:

• Підвищена чутливість металу до хімічного складу рідини, обумовлена ​​його значною хімічною активністю;
• Можлива поява і швидке поширення корозії в системах обігріву, в яких застосовується теплоносій на основі етиленгліколю;
• Відсутність стійкості до сильних гідроударів і перепадів тиску, здатних розірвати радіатор;
• Необхідність видалення іноді накопичується повітря з верхнього колектора через спускний клапан;
• Появи протікання в найменш міцних місцях з'єднань між секціями, при поганій якості прокладок або їх безграмотному використанні.

1. сталеві радіатори

Також вельми поширений і популярний вид опалювальних приладів в нашій країні. Але в цьому випадку популярність обумовлена, перш за все, їх ціновою доступністю, найвищою серед інших аналогів. Серед батарей зі сталі дорогими бувають тільки трубчасті моделі з естетичними дизайнами, завдяки яким їх умовно відносять до категорії «еліт». Також зрідка в продажу можна побачити і сталеві секційні радіатори, які зварюються з однакових частин і можуть працювати при великому тиску. Проте, хоча ці вироби і є довговічними, вони не користуються попитом через досить високу вартість, викликаної складністю виготовлення. Їх повна протилежність - панельні сталеві радіатори, цільні і прямокутні конструкції яких складаються з декількох пластин, в яких виштамповивают сполучні канали і колектори. Вони виготовляються з великим асортиментом типорозмірів і є недорогими і практичними, що стало запорукою постійно попиту на них.

Сталеві батареї ідеально підходять для роботи в складі автономних систем опалення. Завдяки слабкій інерційності, а точніше - швидкому нагріву і охолодження, з їх допомогою дуже легко регулювати температуру в приміщеннях за допомогою термоголовок. При цьому, сучасні батареї зі сталі, як і їх алюмінієві аналоги, передають теплову енергію в навколишній простір, як конвекцією, так і випромінюванням - через стінки і верхні грати. На додаток до всього, в автономних мережах обігріву, розглядаються вироби зможуть прослужити досить довго, оскільки в них відсутні перепади тиску і циркулює якісний теплоносій. У той же час, навіть найкращий сталевий радіатор панельного типу небажано встановлювати в централізованих системах опалення, оскільки всі ці пристрої погано витримують складні умови роботи, а також чутливі до гідроударів і забрудненій воді. Все це характерно для вітчизняних мереж великих населених пунктів.

Торкаючись питання правильної експлуатації панельних батарей зі сталі, не можна не відзначити, що максимально довго експлуатуватися вони можуть тільки в разі постійного наповнення рідиною. Справа в тому, що періодичні сливи і нові наповнення водою сприяють утворенню корозії на внутрішніх стінках такого радіатора, які ніяк не захищені від її негативного впливу. Зрозуміло, домогтися постійно заповнення при роботі в централізованих опалювальних мережах неможливо. Більш того, що циркулює в них неякісний теплоносій може містити велику кількість кисню, який також буде викликати корозію внутрішніх каналів радіатора. Крім усього іншого, розглядаються нагрівачі характеризуються посереднім робочим тиском в 6 атм, невисокою максимально допустимою температурою теплоносія в 110˚С, а також не відрізняються естетичністю. Винятком тут є тільки вже згадані раніше трубчасті сталеві радіатори, які є не тільки красивими, але і дуже міцними.

Повний список достоїнств сталевих радіаторів включає наступні пункти:

• Висока тепловіддача;
• Невелика вага;
• Низька інерційність;
• Величезний асортимент типорозмірів;
• Наявність моделей, як з нижнім, так і з боковим підключенням;
• Поставка в комплекті з радіатором всього необхідного для його установки;
• Надійність, обумовлена ​​відсутністю в конструкції батареї рознімних з'єднань;
• Найнижча вартість, в порівнянні з аналогами з інших матеріалів;
• Привабливий зовнішній вигляд трубчастих моделей.

А недоліки сталевих радіаторів такі:

• Боязнь гідроударів, кисню і постійно високого тиску теплоносія;
• Небажаність установки в централізовані системи обігріву;
• Освіта корозії після зливів теплоносія;
• Відсутність захисту від корозії на внутрішніх поверхнях каналів;
• Низький робочий тиск панельних моделей;
• Негативна реакція на кисень;
• Цілісні конструкції, відкоригувати теплову потужність яких можна, тільки шляхом заміни однієї батареї на батарею іншого типорозміру.

1. біметалічні радіатори

Це, без сумніву, кращі за багатьма характеристиками батареї з багатьма достоїнствами, і майже не мають недоліків. Нескладно здогадатися, що конструктивно вони складаються з двох видів металів, якими є сталь і алюміній. Саме їх плюси об'єднують в собі розглянуті вироби. Кожен біметалічний радіатор набирається з певної кількості секцій, що з'єднуються за допомогою різьбових з'єднань. А сама секція складається з двох елементів - сталевих внутрішніх трубопроводів і алюмінієвих зовнішніх ребер. Така компоновка забезпечує особливу міцність біметалевих радіаторів, здатних навіть в досить жорстких експлуатаційних умовах прослужить мінімум 20-30 років. А це якість, не тільки наближає їх до відомим своєю довговічністю чавунним аналогам, але і робить ідеальним варіантом для використання в вітчизняних централізованих мережах опалення.

Радіатори з біметалу майже не бояться гідроударів і перепадів тиску тому, що рідина циркулює всередині них по міцним і цельносваренним трубах. У якісних моделях нагрівачів вони з'єднуються один з одним без пошкоджень структури металу, а також проходять антикорозійну обробку, як всередині, так і зовні. Завдяки цьому, такі сталеві канали, що відповідають за міцність, виявляються стійкими і до появи іржі. У свою чергу, алюмінієві ребра, що оперізують внутрішні трубки, відповідають за високу теплопровідність батарей з біметалу. Вона дає можливість дуже швидко прогрівати повітря в приміщеннях, навіть, незважаючи на те, що з'єднання різних металів дещо зменшує тепловіддачу кожної секції. При цьому, подібне з'єднання досить міцно, оскільки створюється шляхом приміщення сталевих труб в спеціальні форми і їх заливки алюмінієм під високим тиском.

Дана технологія дозволяє отримати ефективний нагрівач, що витримує перепади тиску до 40-50 атм, і майже нечутливий до теплоносія навіть з високим вмістом лугу. Але і це ще не все. Сучасні біметалічні радіатори можуть розподіляти нагріті повітряні маси з завихреннями, що створюють ефект турбулентності. Вони не дозволяють формуватися локального перегріву повітря, а також не дають утворюватися полях з позитивною іонізацією в місці розташування батареї. Все перераховане доповнює естетичний і продуманий дизайн, що підходить для будь-яких інтер'єрів. Однак, при виборі біметалевих радіаторів потрібно обов'язково перевіряти конструктивне виконання їх секцій. Це важливо тому, що деякі виробники заради здешевлення роблять зі сталі тільки частина каналів цих пристроїв, тоді як інші отримують звичайні незахищені алюмінієві стінки. В цьому випадку всі плюси батарей з двох металів сходять нанівець.

Ще раз розглянемо список достоїнств біметалевих радіаторів, що включає:

• Дуже великий термін експлуатації;
• Висока теплова віддача кожної секції;
• Підвищений робочий тиск в 20-35 атм і до 52 атм за умови опресування;
• Потреба у відносно невеликих обсягах теплоносія, що вміщаються секцією;
• Можливість використання спеціальної серії цих радіаторів в системах парового опалення;
• Великий асортимент набраних секцій з різними міжосьовими відстанями;
• Мінімальна чутливість до неякісного теплоносія і гідроударів;
• Елегантний зовнішній вигляд.

Але наскільки б не були хороші дані прилади, недоліки у біметалевих радіаторів теж присутні, і вони такі:

• Досить висока вартість;
• Недоцільність експлуатації в автономних опалювальних мережах;
• Менша, ніж у цельноалюмініевий аналогів площа внутрішнього перерізу;
• Розчинений в теплоносії кисень може викликати згодом поява корозії на стінках сталевих каналів;
• Підвищений гідравлічний опір каналів, що вимагає великих витрат енергії на транспортування через них нагрітої рідини;
• Наявність опору на стику двох різних металів дещо зменшує загальну тепловіддачу батареї.

1. чавунні радіатори

Чавун - найперший матеріал, який почали використовувати для виробництва опалювальних батарей вже більше 100 років тому. Радіатори з чавуну були найбільш поширеними опалювальними приладами в нашій країні в радянські часи. Тому вони в безлічі присутні в багатьох житлових і громадських будівлях навіть в наші дні. При цьому, незважаючи на появу нових модифікацій подібних нагрівачів, чавунні радіатори продовжують користуватися попитом і зараз. Нехай вони вже далеко не настільки популярні, як раніше, але особливі переваги даних пристроїв продовжують робити їх надзвичайно практичними і ідеально відповідними для вітчизняних систем централізованого опалення. А все тому, що чавун поки не має конкурентів серед інших матеріалів по своїй міцності і корозійної стійкості, а також стійкості до впливу неякісного теплоносія.

Перераховані характеристики забезпечують вражаючу довговічність будь чавунної батареї, срок служби якої буде обчіслюватіся десятіліттямі. На додаток до цього, что розглядаються вироби відомі Відмінною тепловіддачею, скроню швідкістю прогріву приміщень, а такоже можлівістю Довго зберігаті и віддаваті в атмосферу тепло, даже после припиненням подачі нагрітої Рідини. Радіаторів опалення з чавуну НЕ страшні гідроударі, перепади тиску, повітряні пробки и жорсткий Лужна вода з частинками іржі. Тобто, все те, що часто супроводжує роботу централізованих систем подачі тепла. При цьому класичні чавунні батареї дуже доступні за своєю вартістю. А якщо їх простий зовнішній вигляд не відповідає вишуканим домашнім інтер'єрів, можна купити більш дорогі, але дуже красиві дизайн-радіатори з сучасним або ретро-дизайном, які самі по собі стануть прикрасою будь-якого приміщення.

Таким чином, короткий перелік переваг чавунних радіаторів такий:

• Дуже висока зносостійкість;
• Максимальний серед всіх батарей термін служби - близько 50 років;
• Підвищені теплова інертність і безпосередня тепловіддача;
• Робочий тиск в 9-10 атм, а також 15-16 атм, за умови опресування;
• Максимально допустима температура теплоносія 130 ° С;
• Несприйнятливість до жорсткої рідини з різними домішками;
• Стійкість до утворення іржі;
• Низька ціна.

Вивчаючи характеристики цих класичних виробів, потрібно пам'ятати, що недоліків у чавунних радіаторів теж чимало, а їх загальний перелік такий:

• Тривалий прогрів;
• Велика маса істотно ускладнює процес монтажу і транспортування;
• Крихкість - для чавуну фатальні сильні удари;
• Недоцільність установки в сучасних автономних системах опалення;
• Гарна, але невисока тепловіддача;
• Класичні моделі потребують регулярного фарбуванні;
• Застарілий дизайн вітчизняних моделей;
• Відсутність конвекції, через що площа приміщення прогрівається нерівномірно і повільно;
• Незважаючи на набір з окремих секцій, дані вироби бувають тільки монолітними і не піддаються модернізації в плані зміни тепловіддачі;
• Висока інерційність робити неможливою використання чавунних батарей в поєднанні з регуляторами температури в сучасних системах опалення.

1. мідні радіатори

Найбільш рідко зустрічається тип батарей опалення, що є найкращим серед усіх подібних виробів. При великій кількості достоїнств, у них є тільки один, але вагомий недолік - дуже висока ціна, що позначає їх приналежність до категорії «еліт». Будь-мідний радіатор виготовляється з цільної труби з даного металу, без застосування інших матеріалів. Труби, по яких циркулює теплоносій, доповнюють ребра з міді, а також алюмінієвий, а іноді і дерев'яний корпус. Головний плюс мідних батарей - дуже висока тепловіддача, за своїми показниками перевершує алюміній в 2 рази, а сталь і чавун - в 5 разів. Крім максимальної ефективності в справі прогріву приміщень, дані вироби також відрізняються низькою інерційністю, що дозволяє застосовувати їх в поєднанні з сучасними терморегуляторами для швидких коригувань внутрішньої температури.

Крім усього іншого, мідним радіаторів потрібно зовсім мало теплоносія для успішного функціонування. Це якість робить їх ідеальним варіантом для роботи в складі індивідуальних мереж обігріву, оскільки необхідність нагрівання невеликої кількості рідини стане запорукою постійної економії енергоносіїв. І це ще не всі цінні плюси розглянутих пристроїв. Мідна батарея не схильна до появи корозії і продукує велику кількість енергії при роботі з низькотемпературним теплоносієм. І навіть якщо по трубках з цього металу протікає низькоякісний і агресивний теплоносій, їх стіни не тоншають з часом, на відміну, наприклад, від алюмінію. Таким чином, мідні батареї можна без проблем встановлювати і в системи опалення центрального типу. Цікавий факт - приблизно через 90 годин експлуатації, на внутрішніх поверхнях мідних трубок утворюється оксидний шар, що захищає їх потім від хімічних і механічних пошкоджень.

Ще раз коротко сформулюємо переваги мідних радіаторів:

• Максимальна теплопровідність;
• Мінімальна інерційність;
• Несхильність утворення корозії;
• Поява згодом внутрішнього захисного шару;
• Швидкий прогрів навіть з малою кількістю теплоносія;
• Відсутність стоншення стінок через агресивного хімічного середовища;
• Повна сумісність з автономними і централізованими мережами обігріву.

Втім, незважаючи на майже ідеальні характеристики, два недоліки у мідних радіаторів все ж є, хоча важливим є тільки перший з них:

• Висока вартість, обумовлена ​​дорожнечею цього металу;
• Пластичність міді, через яку з трубами і ребристими поверхнями такого радіатора треба звертатися дуже акуратно, щоб не погнути їх.

Такі характеристики всіх існуючих видів опалювальних радіаторів для будинку, офісу і будь-якого іншого приміщення. Варто також відзначити, що приймати остаточне рішення на користь певної модифікації даних виробів можна, приймаючи до уваги, не тільки їх якості, а й умови, в яких вони будуть експлуатуватися. Для цього необхідно враховувати такі характеристики наявної системи опалення:

• Чи є вони централізованої або індивідуальної?
• Яке робоче і випробувальне тиск характерно для цієї мережі?
• Які значення максимальної температури і РН теплоносія?
• Який тип системи теплопостачання використовується - однотрубний або двотрубний?
• Наскільки теплоносій добре очищений і якісний?

З урахуванням особливої ​​популярності на вітчизняному ринку алюмінієвих радіаторів, зауважимо, що при низькому якості циркулюючої в системі рідини, варто віддати перевагу біметалічним або чавунним, в крайньому випадку - сталевих радіаторів, термін служби яких виявиться вищим в кінцевому підсумку.

Розрахунок кількості секцій радіатора і загальної кількості радіаторів

Після підбору оптимального виду радіаторів опалення, залишається визначити необхідну теплову потужність, яку має мати кожне таке пристрій для ефективного обігріву приміщення, в якому воно буде встановлено. Оскільки кількість виробленого батареєю тепла залежить від кількості її секцій або габаритів, з цими характеристиками як раз і потрібно визначитися в кінцевому підсумку. Необхідна для конкретного приміщення теплова потужність радіатора залежить від цілого ряду його характеристик, серед яких:

• Площа приміщення;
• Число зовнішніх стін і вікон;
• Матеріал, з якого виготовлені вікна;
• Матеріал, з якого виготовлені стіни будівлі.

Безумовно, для простоти проведення підрахунків, за умови нормальної теплоізоляції приміщення, можна брати за основу інформацію про те, що одна секція батареї може обігрівати 1,5 - 2 м2 площі. Ну а щоб максимально точно і правильно вибрати радіатор по тепловій потужності, можна використовувати дані з наведеної нижче таблиці:

Потужність (Вт / кв2)

1 зовнішня стіна (Вт)

2 зовнішні стіни (Вт)

1 вікно

100

120

2 вікна

120

130

Вікна виходять на північ або північний схід

+ 10%

+ 10%

Глибока Відкрита ніша

+ 5%

+ 5%

Радіатор закритий суцільний декоративною панеллю з двома горизонтальними щілинами

+ 15%

+ 15%

В даній таблиці розрахунок теплової віддачі радіатора вказано для приміщення зі стандартною висотою стелі, що не перевищує 3 м, а також з розмірами вікон - не більше 1,5 х 1,8 м. Крім того, в процесі вибору також не можна забувати про те, що теплова потужність різних видів батарей може досить сильно відрізнятися. А її приблизні значення такі:

• Чавунний радіатор - 80-150 Вт на одну секцію;
• Алюмінієвий радіатор - 190 Вт на одну секцію;
• Біметалічний радіатор - 200 Вт на одну секцію;
• Сталевий радіатор - 450-5700 Вт на цільну батарею одного з типорозмірів.

Точна тепловіддача радіатора, як секційного, так і цілісного, завжди вказується в його паспорті, і вимірюється виробником, часто, при температурі теплоносія рівному 70˚С.

Який радіатор опалення краще?

Хоча це питання часто задають ті, хто вперше стикається з підбором оптимальної батареї, вся зазначена вище інформація вказує на те, що однозначної відповіді на нього не існує. Робити вибір в цій сфері необхідно, не тільки з урахуванням власних фінансових можливостей і зовнішнього вигляду нагрівачів. Найголовніше - це сумісність конкретного радіатора з наявною системою опалення. Недотримання цієї вимоги неминуче призведе до неефективної роботи, а також скоротити термін служби такого виробу. Втім, купити якісний радіатор зовсім не складно - потрібно тільки проаналізувати його характеристики і майбутні експлуатаційні умови, а також розрахувати потрібну тепловіддачу. При необхідності можна також проконсультуватися з фахівцями, такими як в нашому магазині - професійно знають асортимент таких приладів, і яке здатне дати хороші поради по їх грамотному вибору і монтажу.
